Uma centralina pode parecer avariada quando, na realidade, nunca recebeu a alimentação correcta. Antes de substituir ou reparar uma ECU, saber como verificar alimentação de centralina evita diagnósticos errados, custos desnecessários e intervenções que não resolvem a causa da falha.

Numa viatura moderna, a centralina depende de mais do que um positivo de bateria. Precisa de alimentações permanentes, alimentações pós-ignição, massas com baixa resistência e, em muitos casos, sinais de activação provenientes de relés, módulos de carroçaria ou redes de comunicação. Uma falha em qualquer um destes pontos pode causar ausência de arranque, luz de avaria do motor, perda de comunicação no diagnóstico ou funcionamento intermitente.

Porque deve confirmar a alimentação antes de condenar a centralina

A leitura de erros por equipamento de diagnóstico é útil, mas não substitui a verificação eléctrica. Um código de falha relacionado com uma centralina, ou mesmo a ausência de comunicação com a mesma, pode resultar de um fusível queimado, um relé com contactos degradados, oxidação num conector, uma massa deficiente ou uma quebra interna na cablagem.

Trocar a unidade sem confirmar estas condições pode criar dois problemas. O primeiro é substituir uma peça funcional. O segundo é instalar uma centralina nova ou reparada num circuito que mantém a avaria de origem e pode voltar a danificar o equipamento.

Uma verificação correcta começa sempre pelo esquema eléctrico específico da marca, modelo, motorização e ano da viatura. A posição dos pinos e os valores esperados não devem ser assumidos por semelhança com outro veículo. Há centralinas com vários positivos permanentes, outras com alimentação comutada através de relé, e outras que só acordam depois de receberem um sinal de um módulo de imobilizador ou da rede CAN.

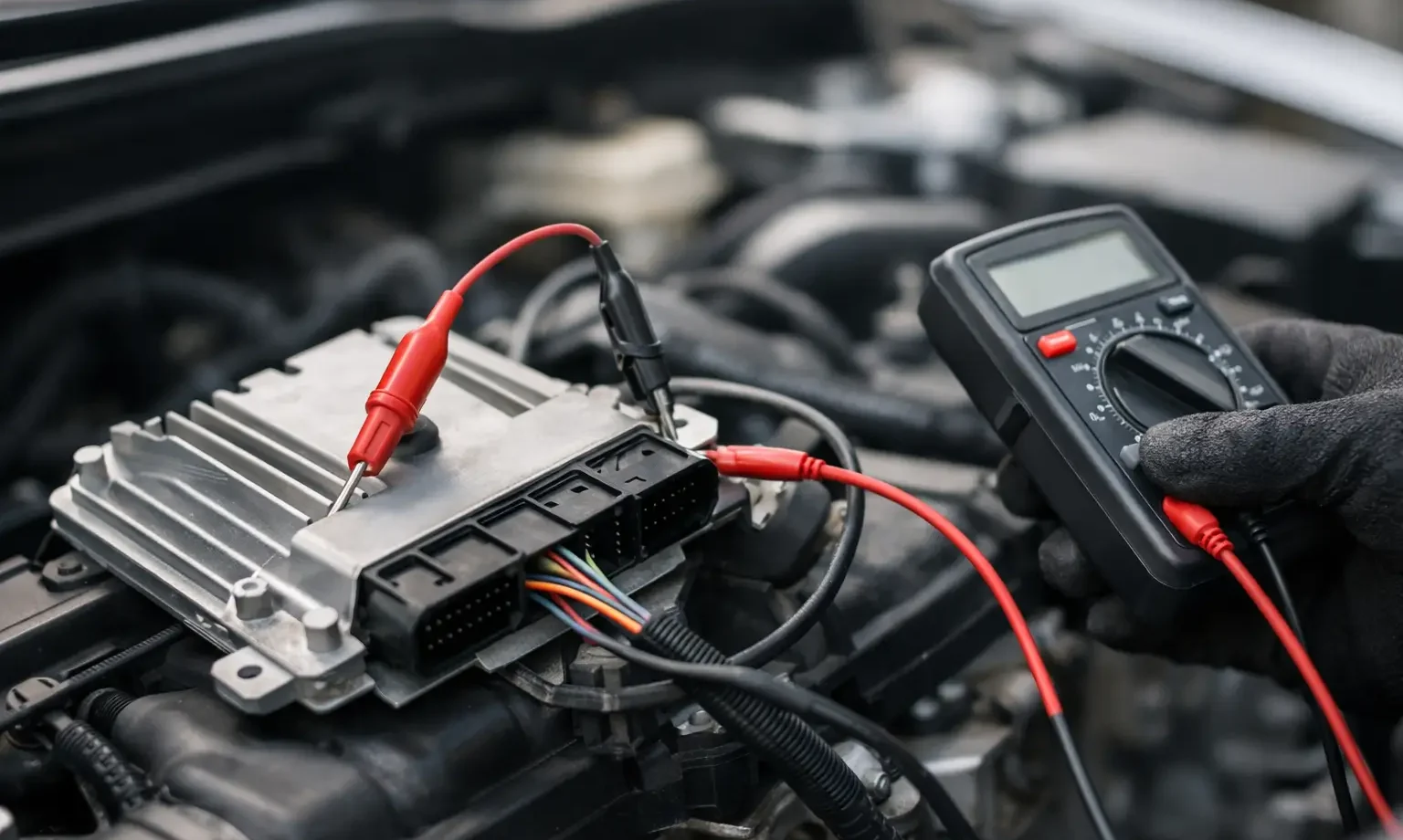

Como verificar a alimentação da centralina com método

O procedimento exige um multímetro de qualidade, pontas de prova adequadas, esquema eléctrico e acesso seguro ao conector da centralina. Um osciloscópio pode ser necessário quando a falha é rápida, intermitente ou só aparece sob carga, mas a análise inicial pode ser feita com medições de tensão e de massa bem executadas.

Confirmar o estado da bateria e das alimentações principais

Comece pela bateria. Uma tensão em repouso muito baixa altera o comportamento dos módulos electrónicos e torna qualquer diagnóstico pouco fiável. Verifique também os terminais, os cabos de massa principais e a tensão durante o arranque. É comum existir tensão suficiente para iluminar o painel, mas insuficiente para manter a ECU activa enquanto o motor de arranque exige corrente.

Com a chave desligada, confirme os fusíveis associados à gestão do motor ou à centralina. Não basta inspeccionar visualmente. Um fusível pode parecer intacto e apresentar mau contacto na caixa de fusíveis. Meça tensão nos dois lados do fusível e confirme se essa tensão corresponde ao estado esperado da ignição.

Os relés merecem a mesma atenção. Um relé pode accionar de forma audível e, ainda assim, ter contactos internos queimados que provocam uma queda de tensão significativa. Quando aplicável, confirme a alimentação de entrada, o comando da bobina e a saída do relé com o circuito activo.

Identificar positivos permanentes e positivos pós-ignição

O esquema eléctrico indica quais os pinos de alimentação da centralina. Os positivos permanentes devem apresentar tensão de bateria mesmo com a ignição desligada. Estes circuitos mantêm memórias, parâmetros de adaptação ou a capacidade de a unidade acordar quando recebe determinado comando.

Os positivos pós-ignição só devem surgir quando a chave é colocada na posição adequada ou quando o sistema autoriza a activação. Em alguns veículos, essa alimentação mantém-se durante alguns segundos depois de desligar a ignição. Noutros, é controlada por um relé de gestão do motor ou por um módulo electrónico.

Meça directamente no pino correspondente, de preferência com o conector ligado e através de uma técnica de acesso traseiro ao conector. Medir apenas no lado da cablagem com a ficha desligada pode esconder um problema que surge quando o circuito está sob carga. Não force pontas de prova nem alargue terminais, pois um mau contacto criado durante o teste pode introduzir uma nova falha.

Uma leitura próxima de 12 V nem sempre confirma que a alimentação é boa. Se a tensão cair de forma acentuada no momento do arranque, ou quando são ligados consumidores eléctricos, existe uma resistência excessiva no circuito. A causa pode estar num fusível, relé, emenda, terminal ou cabo parcialmente danificado.

Testar as massas sob carga

A massa é tão importante como o positivo. Uma centralina pode receber 12 V no pino de alimentação e não funcionar se o retorno à massa estiver comprometido. Testar continuidade com a bateria desligada pode ajudar a detectar um circuito interrompido, mas não chega para avaliar a qualidade da massa em condições reais.

O método mais fiável é medir a queda de tensão entre o pino de massa da centralina e o negativo da bateria enquanto o sistema está activo. Uma queda elevada revela resistência no percurso de massa. Verifique apertos, oxidação, cabos partidos junto aos terminais e pontos de massa afectados por humidade ou corrosão.

Este ensaio é especialmente relevante em avarias intermitentes. Vibração, temperatura e humidade podem alterar uma ligação aparentemente aceitável numa medição estática. Se a falha surgir apenas com o motor quente, após chuva ou em estrada irregular, a cablagem e os conectores devem ser inspeccionados com atenção redobrada.

Avaliar a tensão durante o arranque

Há avarias que só se manifestam quando o motor de arranque entra em funcionamento. Durante esse período, a bateria sofre uma descarga momentânea e a centralina precisa de manter uma tensão mínima para continuar operacional. Se a alimentação cair abaixo do limite de funcionamento, podem surgir falhas de comunicação, perda de sincronismo ou ausência de injecção.

Meça os positivos e as massas da ECU durante o arranque, não apenas antes dele. Se houver uma queda excessiva, compare a tensão na bateria com a tensão que chega à centralina. Esta comparação permite perceber se o problema está na fonte de energia ou no percurso entre a bateria e o módulo.

Convém ainda confirmar o sinal de ignição e o comando do relé nesse instante. Em certas situações, o contacto da chave ou o módulo que gere a ignição perde o sinal quando a chave passa para a posição de arranque. O resultado é uma centralina que acorda, comunica durante alguns segundos e desliga no momento crítico.

Falta de alimentação ou avaria interna: como distinguir

Depois de confirmados positivos, pós-ignição e massas, o passo seguinte é avaliar a reacção da centralina. Se todas as condições eléctricas estiverem correctas e não existir comunicação, pode haver uma avaria interna. Contudo, esta conclusão deve ser feita com prudência.

Uma ECU pode não comunicar por ausência de alimentação, mas também por falha na rede CAN, curto-circuito num sensor alimentado pela própria centralina, defeito no conector ou dano interno provocado por infiltração de água. Uma linha CAN em curto pode impedir a comunicação de vários módulos e simular a falha de uma única unidade.

Há sinais que justificam uma avaliação especializada: aquecimento anormal da centralina, cheiro a queimado, vestígios de humidade, pinos oxidados, fusíveis que voltam a queimar ou ausência de comunicação apesar de alimentações e massas confirmadas. Nestas condições, insistir em testes sem esquema, equipamento e experiência pode agravar o dano.

Erros frequentes durante a medição

O erro mais comum é usar um ponto de massa aleatório para todas as medições. Ao medir o positivo da centralina com referência directa ao negativo da bateria e, depois, com referência ao pino de massa da própria ECU, torna-se mais fácil detectar uma massa deficiente.

Outro erro é confiar apenas na tensão sem carga. Um multímetro tem elevada impedância e pode apresentar 12 V através de uma ligação incapaz de fornecer corrente suficiente. Por isso, a medição durante o arranque ou com os consumidores previstos activos tem maior valor diagnóstico.

Também não se deve aplicar tensão externa a um pino sem confirmar a função no esquema. Alguns pinos são entradas de sinal, linhas de comunicação ou saídas comandadas pela centralina. Uma alimentação aplicada no local errado pode destruir componentes electrónicos e comprometer a reparação.

Desligar ou ligar fichas com a bateria conectada é outra prática a evitar, salvo quando o procedimento técnico do fabricante o exige. Podem ocorrer picos de tensão, registos de erros adicionais ou danos em módulos sensíveis.

Quando recorrer a diagnóstico especializado

Verificar fusíveis, bateria, relés e sinais básicos é uma etapa útil para qualquer oficina ou proprietário com conhecimentos eléctricos. Mas a confirmação de uma avaria interna exige bancada de teste, esquemas técnicos, equipamentos de medição apropriados e procedimentos de controlo.

Na Pointsaver, a análise de centralinas segue uma abordagem orientada para a causa da avaria: confirmação das condições externas, avaliação electrónica do módulo e reparação com controlo de qualidade. Esta metodologia reduz substituições desnecessárias e permite devolver ao equipamento a fiabilidade necessária para trabalhar no veículo.

Uma centralina só deve ser considerada avariada depois de as suas alimentações, massas e circuitos associados terem sido verificados com rigor. Esse cuidado inicial protege o veículo, reduz custos e cria as condições certas para uma reparação duradoura.
